Rolete de Retorno
Sobre o rolete de retorno é feito o apoio da parte inferior da correia transportadora carregada, indicado para instalações que necessitam de trabalho longo e contínuo, em transporte de diversos tipos de materiais com pesos elevados, diversas granulações e altas capacidades.

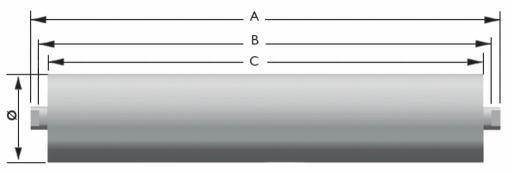

![Rolete de Retorno rolete de retorno para correia transportadora 1024x347 - Rolete de Retorno](https://ipcindustrial.com.br/wp-content/uploads/2020/03/rolete-de-retorno-para-correia-transportadora-1024x347.jpg)
Tabela dos roletes de retorno – Padrão LPW
Correia | A | B | C | Ø Diâmetro |
12″ | 406 mm | 390 mm | 368 mm | 101,6 mm |
14″ | 466 mm | 450 mm | 428 mm | 101,6 mm |
16″ | 514 mm | 498 mm | 484 mm | 101,6 mm |
20″ | 595 mm | 579 mm | 565 mm | 101,6 mm |
24″ | 702 mm | 686 mm | 672 mm | 101,6 mm |
30″ | 862 mm | 846 mm | 832 mm | 101,6 mm |
36″ | 1.025 mm | 1.009 mm | 995 mm | 101,6 mm |
42″ | 1.224 mm | 1.208 mm | 1.194 mm | 101,6 mm |
48″ | 1.330 mm | 1.314 mm | 1.300 mm | 101,6 mm |
54″ | 1.463 mm | 1.447 mm | 1.433 mm | 101,6 mm |
60″ | 1.635 mm | 1.619 mm | 1.605 mm | 101,6 mm |
72″ | 2.016 mm | 2.000 mm | 1.986 mm | 101,6 mm |
Tabela dos roletes de retorno – Padrão Faço
Correia | A | B | C | Ø Diâmetro |
16″ | 528 mm | 506 mm | 500 mm | 101,6 mm |
20″ | 628 mm | 606 mm | 600 mm | 101,6 mm |
24″ | 728 mm | 706 mm | 700 mm | 101,6 mm |
30″ | 898 mm | 876 mm | 870 mm | 101,6 mm |
36″ | 1.048 mm | 1.026 mm | 1.020 mm | 101,6 mm |
42″ | 1.198 mm | 1.176 mm | 1.170 mm | 101,6 mm |
42″ | 1.198 mm | 1.176 mm | 1.170 mm | 152,0 mm |
48″ | 1.348 mm | 1.326 mm | 1.320 mm | 101,6 mm |
48″ | 1.348 mm | 1.326 mm | 1.320 mm | 152,0 mm |
Características do rolete de retorno
– Tubo do rolete:
Aço carbono ou aço inox.
– Eixo do rolete:
Aço carbono ou aço inox, trefilado (tolerância H11), redondo.
– Mancal do rolete:
Mancal fabricado em polímero de engenharia (MPE).
– Vedações do rolete:
Labirinto duplo.
– Rolamento do rolete:
Rolamento de Precisão com certificado de qualidade e procedência, vedações dos rolamentos “ZZ” ou “2RS“.
– Encaixe do rolete:
Padrão LPW ou encaixe FAÇO em polietileno de alta densidade (PAD) ou ZAMAK (liga de alumínio). Consultar nosso departamento técnico caso tenha dúvidas.
– Acabamento do rolete:
Tubo em aço carbono – galvanizado eletrolítico
Tubo em aço Inox – polido ou natural
– Revestimento do rolete:
O rolete poderá ser revestido com Spiraflex ou borracha.
Tipo de encaixe para ponta do eixo
Encaixe padrão LPW
![Rolete de Retorno encaixe rolete padrao lpw 1 - Rolete de Retorno](https://ipcindustrial.com.br/wp-content/uploads/2020/03/encaixe-rolete-padrao-lpw-1.jpg)
Encaixe padrão Faço
![Rolete de Retorno encaixe rolete padrao faco 1 1024x747 - Rolete de Retorno](https://ipcindustrial.com.br/wp-content/uploads/2020/03/encaixe-rolete-padrao-faco-1-1024x747.jpg)
