Rolete de Impacto
Sobre o rolete de impacto é feito o apoio da correia transportadora na região de carregamento do transportador e tem a função de absorver o choque proveniente do impacto do material sobre a correia.
Indicado para instalações que necessitam de trabalho longo e contínuo, em transporte de diversos tipos de materiais com pesos elevados, diversas granulações e altas capacidades.

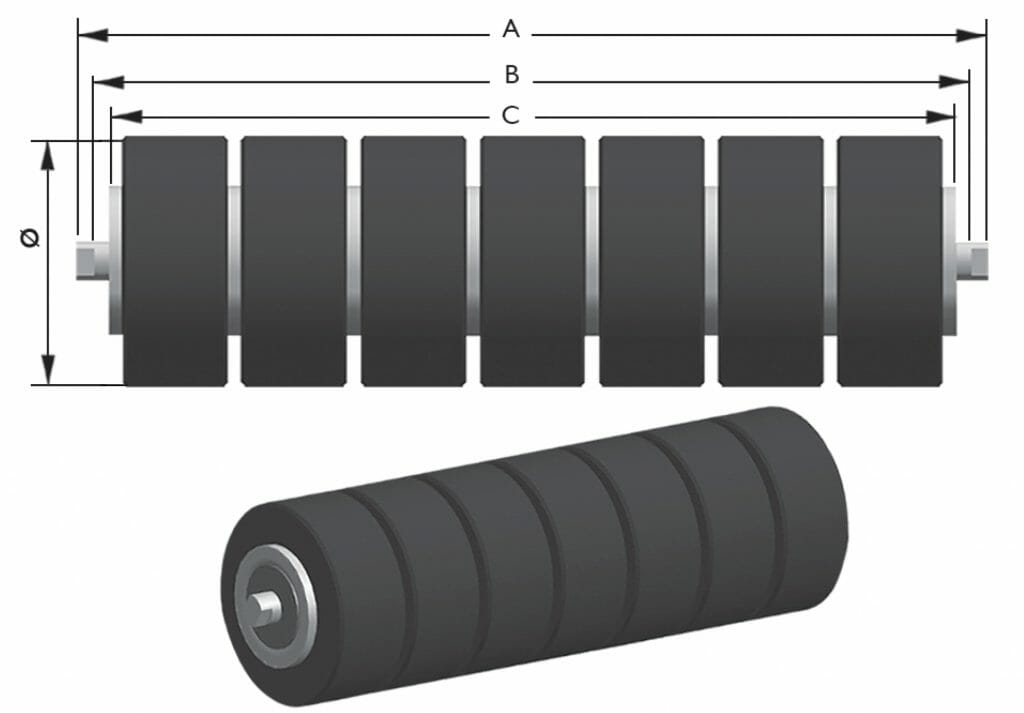

Tabela dos roletes de impacto – Padrão LPW
| Correia | A | B | C | Ø Diâmetro |
| 12″ | 200 mm | 184 mm | 162 mm | 101,6 mm |
| 14″ | 220 mm | 204 mm | 182 mm | 101,6 mm |
| 16″ | 250 mm | 234 mm | 212 mm | 101,6 mm |
| 20″ | 300 mm | 284 mm | 262 mm | 101,6 mm |
| 24″ | 250 mm | 234 mm | 212 mm | 101,6 mm |
| 30″ | 300 mm | 284 mm | 262 mm | 101,6 mm |
| 36″ | 346 mm | 330 mm | 316 mm | 101,6 mm |
| 42″ | 406 mm | 390 mm | 376 mm | 101,6 mm |
| 48″ | 466 mm | 450 mm | 436 mm | 101,6 mm |
| 54″ | 518 mm | 502 mm | 488 mm | 101,6 mm |
| 60″ | 589 mm | 563 mm | 549 mm | 101,6 mm |
| 72″ | 714 mm | 698 mm | 684 mm | 101,6 mm |
Tabela dos roletes de impacto – Padrão Faço
| Correia | A | B | C | Ø Diâmetro |
| 16″ | 278 mm | 256 mm | 250 mm | 101,6 mm |
| 20″ | 308 mm | 286 mm | 280 mm | 101,6 mm |
| 24″ | 308 mm | 286 mm | 280 mm | 101,6 mm |
| 30″ | 308 mm | 286 mm | 280 mm | 101,6 mm |
| 36″ | 343 mm | 321 mm | 315 mm | 101,6 mm |
| 42″ | 408 mm | 386 mm | 380 mm | 101,6 mm |
| 42″ | 408 mm | 386 mm | 380 mm | 152,0 mm |
| 48″ | 458 mm | 436 mm | 430 mm | 101,6 mm |
| 48″ | 458 mm | 436 mm | 430 mm | 152,0 mm |
Características do rolete de impacto
– Tubo do rolete:
Aço carbono ou aço inox.
– Eixo do rolete:
Aço carbono ou aço inox, trefilado (tolerância H11), redondo.
– Mancal do rolete:
Mancal reforçado de aço estampado, soldado no tubo e tampa metálica.
– Vedações do rolete:
Labirinto duplo, retentor de poliuretano.
Em situações extremamente agressivas também poderá ser usado feltro para proteção do rolamento.
– Rolamento do rolete:
Rolamento de Precisão com certificado de qualidade e procedência, vedações dos rolamentos “ZZ” ou “2RS“.
– Encaixe do rolete:
Padrão LPW ou encaixe FAÇO em polietileno de alta densidade (PAD) ou ZAMAK (liga de alumínio). Consultar nosso departamento técnico caso tenha dúvidas.
– Acabamento do rolete:
Tubo em aço carbono – galvanizado eletrolítico
Tubo em aço Inox – polido ou natural
– Revestimento do rolete:
O rolete poderá ser revestido com Spiraflex ou borracha.
Tipo de encaixe para ponta do eixo
Encaixe padrão LPW
Encaixe padrão Faço
